钢制S313伸缩器衬胶伸缩器泵阀连接器套管式S313伸缩器

套筒伸缩器,是由法兰做连接,它由外筒和内筒组成,外筒和内筒的法兰片上装有限位杆,在外筒的内壁上设有限位块,外筒和内筒之间由V型橡胶圈来密封。本实用新型彻底解决了现有伸缩器填料摩擦力大、易泄露、难加工、易拖出的缺点,具有密封可靠、摩擦力小
产品详情

套筒伸缩器简介
nbsp;nbsp;nbsp; 套筒伸缩器,是由法兰做连接,它由外筒和内筒组成,外筒和内筒的法兰片上装有限位杆,在外筒的内壁上设有限位块,外筒和内筒之间由V型橡胶圈来密封。本实用新型彻底解决了现有伸缩器填料摩擦力大、易泄露、难加工、易拖出的缺点,具有密封可靠、摩擦力小、体积小、重量轻、防拉出等优点。
nbsp;

S313套筒伸缩器

套筒伸缩基本参数
产品型号:S313
产品名称:法兰套筒伸缩器
公称通径:DN50mmamp;mdash;DN3200mm
适用压力:0.6Mpa、1.0Mpa、1.6Mpa
适用介质:海水、淡水、冷热水、饮用水、生活污水等
适用温度:工作温度小于100摄氏度
法兰连接尺寸:GB/T 17241.6-1998

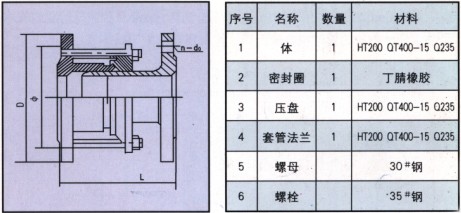

套筒伸缩器结构及各部件材质

S313套筒伸缩器部件材质

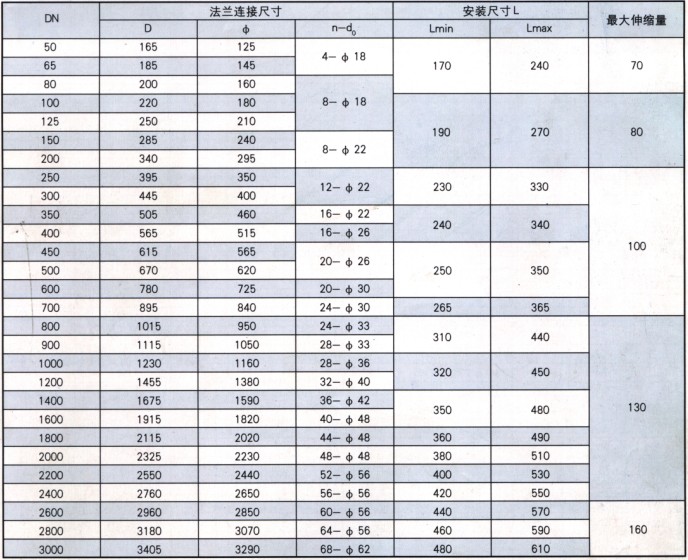

套筒伸缩器主要尺寸
S313套筒伸缩器主要尺寸

套筒伸缩器安装注意事项:
1、伸缩器在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求。
2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致,铰链型伸缩器的铰链转动平面应与位移转动平面一致。
3、需要进行冷紧的伸缩器,预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用伸缩器变形的方法来调整管道的安装超差,以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。
6、管系安装完毕后,应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。
