VSSJA-1型单法兰限位伸缩节BF型单法兰松套式伸缩器

法兰限位伸缩器是在AF型法兰松套补偿接头的基础上增设限位螺柱而成,Z大伸缩量处用双螺母锁定,补偿因热胀冷缩和地基沉降引起的管线轴向位移及挠曲和偏心,从而保护阀门的设备。根据连接方式的不同分为单法兰限位伸缩器和双法兰限位伸缩器。
产品详情

nbsp;nbsp;nbsp; 法兰限位伸缩器是在AF型法兰松套补偿接头的基础上增设限位螺柱而成,Z大伸缩量处用双螺母锁定,补偿因热胀冷缩和地基沉降引起的管线轴向位移及挠曲和偏心,从而保护阀门的设备。根据连接方式的不同分为单法兰限位伸缩器和双法兰限位伸缩器。

nbsp;nbsp;nbsp; BF型限位伸缩器安装简要说明:VSSJA-1型法兰式限位伸缩器适用于一边与法兰连接,一边与管道焊接,安装时调整产品两端与管道或法兰的安装长度,对角依次均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,确保管道的安全运行。nbsp;
VSSJA-1型单法兰松套限位伸缩器

VSSJA-1型伸缩器基本参数
产品型号:VSSJA-1(BF)
产品名称:单法兰限位伸缩器
公称通径:DN50mmamp;mdash;DN3000mm
适用压力:0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
适用介质:海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气等
工作温度:250摄氏度以下
执行标准:GB/T 12465-2002

nbsp;
VSSJA-1型单法兰限位伸缩器结构图及各部件材质

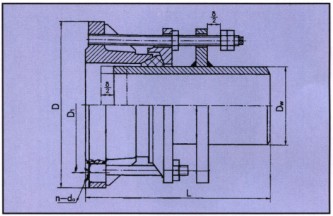

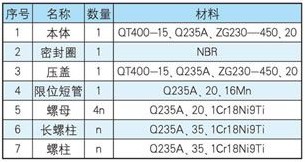

VSSJA-1单法兰限位伸缩器结构图VSSJA-1型单法兰限位伸缩器各部件材质表

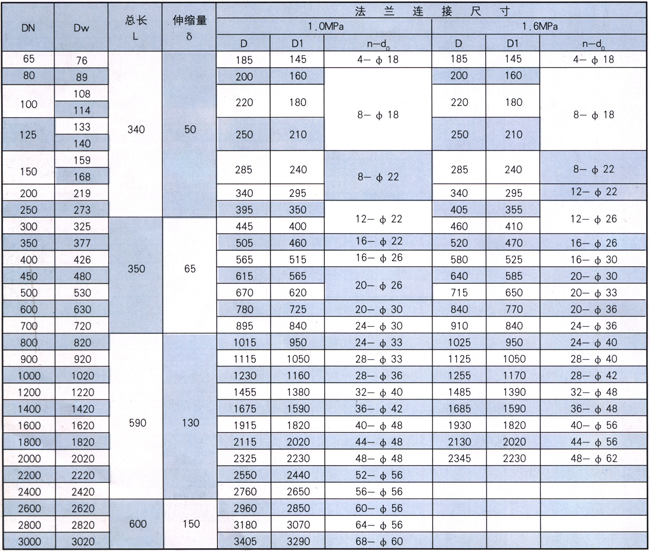

VSSJA-1型单法兰限位伸缩器参数表
VSSJA-1型单法兰限位伸缩器参数表

注:0.6Mpa、2.5Mpa的结构长度与本表相同。用户订购时请及时确认。
