套管伸缩器安装方法

nbsp;nbsp;nbsp; 套管式补偿器。套管式补偿器又名套管伸缩器，有铸铁和钢质两种，常用的套管式伸缩器量为150-3000mm

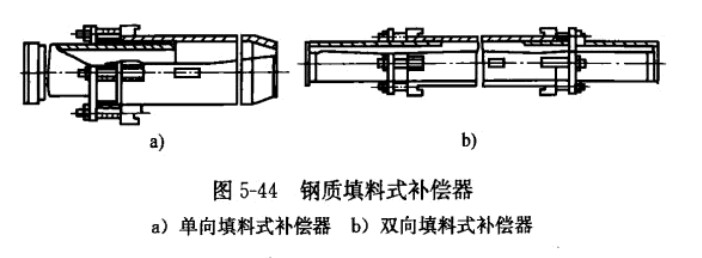

铸铁套管伸缩器用法兰与管道连接，只能用于公称压力不超过1. 3MPa、公称通径不超过300mm的管道。钢质套管式伸缩器有单向和双向两种形式，如图5-44所示，它是由外套管、导管、压盖和填料组成.工作时，由导管和套管之间产生相对滑动来达到补偿管道热胀冷缩的目的。钢质套管伸缩器可用于工作压力不超过1.6MPa的蒸汽管道和其他管道。

nbsp;
nbsp;
nbsp;nbsp;nbsp; 套管伸缩器主要用在安装方形补偿器有困难的地方，对于不能随时停产检修的管路不能使用。直线路较长，须设置多个补偿器时，Z好采用双向补偿器。
nbsp;nbsp;nbsp; 两个固定支架之间必须要有一个补偿器，固定支架的设置不得超过其Z大间距的要求

郑州蝶阀厂欢迎新老顾客来进行实地勘察--18595529929。

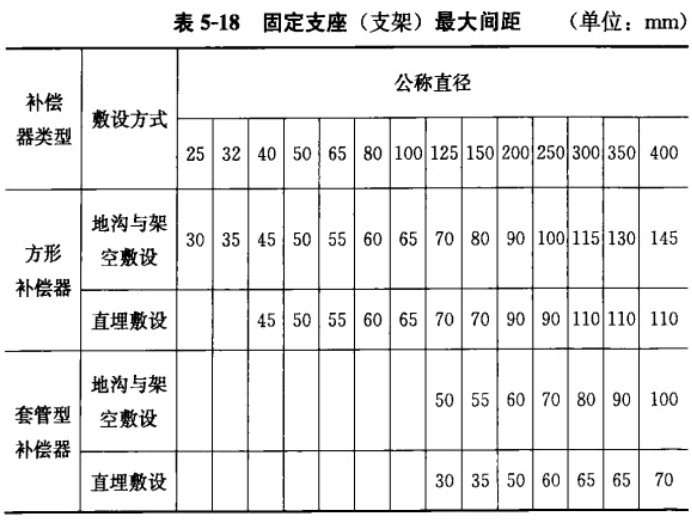

见表5-18
